Mô tả cấu tạo chi tiết của máy heat pump Midea từ A-Z

Cấu tạo heat pump Midea là điều được rất nhiều người quan tâm khi mua sản phẩm này. Bài viết sau đây sẽ giúp tất cả có cái nhìn toàn cảnh, từ các bộ phận chính đến nguyên lý hoạt động, nhằm cung cấp thông tin hữu ích cho người dùng gia đình, chủ homestay, nhà hàng và khách sạn đang cân nhắc đầu tư.

Cấu tạo heat pump Midea – Chi tiết các bộ phận

Máy heat pump Midea được thiết kế với nhiều bộ phận quan trọng, phối hợp nhịp nhàng để đảm bảo hiệu suất tối ưu và an toàn tuyệt đối. Dưới đây là danh sách các thành phần chính và chức năng của chúng trong cấu tạo heat pump Midea:

Đồng hồ áp lực nước (Water Manometer)

• Chức năng: Đo áp lực nước trong hệ thống, đảm bảo máy hoạt động trong giới hạn an toàn.
• Tầm quan trọng: Giúp phát hiện sớm các vấn đề về áp suất, tránh hư hỏng thiết bị.

Van xả không khí (Air Purge Valve)

• Chức năng: Loại bỏ không khí trong hệ thống ống nước, ngăn ngừa tình trạng khí bám gây gián đoạn dòng chảy.
• Ứng dụng: Đặc biệt quan trọng trong các hệ thống nước nóng trung tâm.

Quạt ly tâm (Axial-Flow Fan)

• Chức năng: Đẩy không khí qua dàn trao đổi nhiệt, hỗ trợ quá trình trao đổi nhiệt hiệu quả.
• Đặc điểm: Tốc độ quạt được điều chỉnh bởi bộ vi xử lý dựa trên nhiệt độ môi trường, đảm bảo hiệu suất tối ưu.

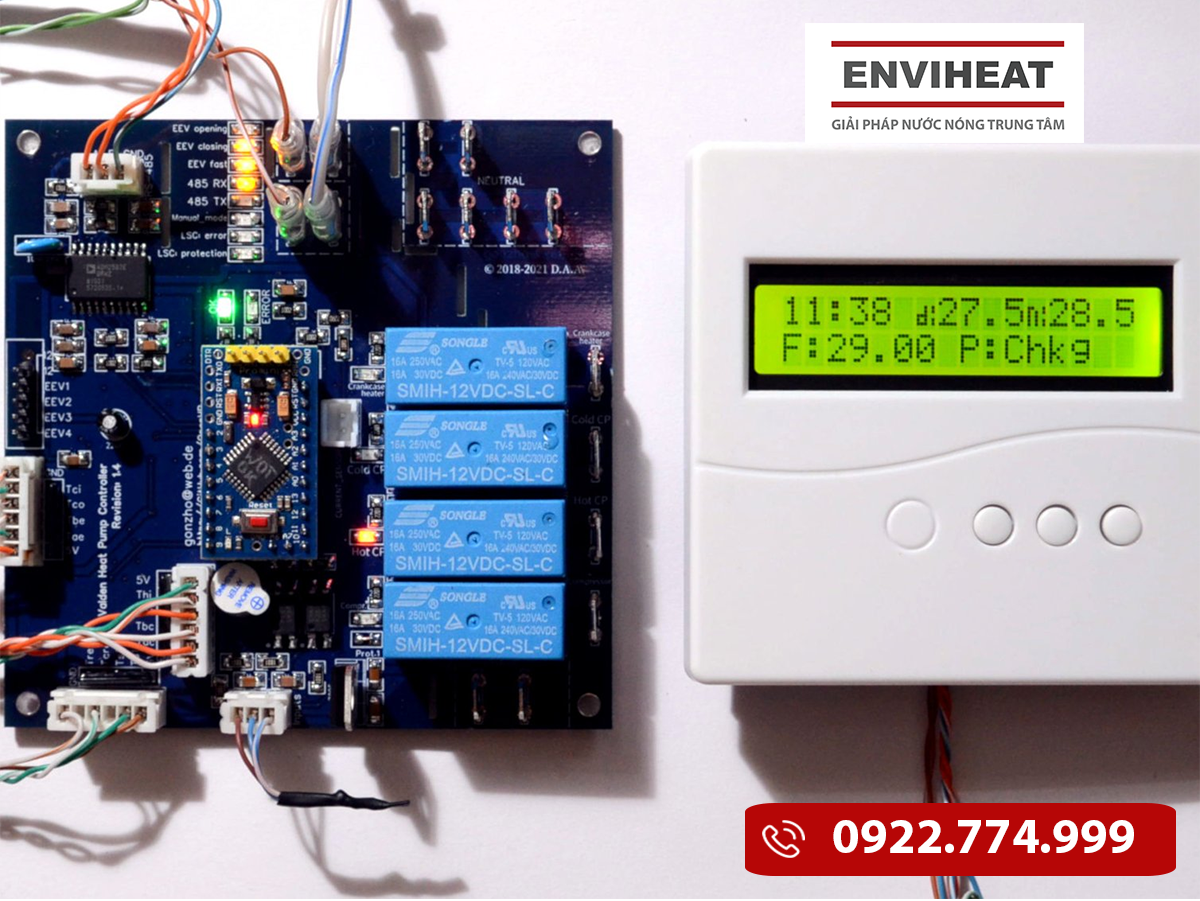

Bảng điều khiển (Operation Panel)

• Chức năng: Giao diện người dùng, cho phép điều chỉnh nhiệt độ, chế độ hoạt động, và các thiết lập khác thông qua nút bấm hoặc màn hình cảm ứng LCD sang trọng.
• Đặc điểm: Được thiết kế trực quan, dễ sử dụng, phù hợp cho cả người dùng không chuyên.

Công tắc áp suất chênh lệch (Differential Pressure Switch)

• Chức năng: Đảm bảo dòng chảy nước đều đặn, thường được tích hợp trong các mẫu từ 10 đến 16 kW.
• Lợi ích: Ngăn ngừa tình trạng thiếu nước, bảo vệ máy nén và các bộ phận khác.

Dàn ngưng tụ (Condenser)

• Chức năng: Trao đổi nhiệt với không khí. Trong chế độ làm mát, nó hoạt động như bộ trao đổi nhiệt không khí; trong chế độ làm nóng, nó là dàn ngưng tụ.
• Vật liệu: Thường sử dụng thép sơn tĩnh điện chống ăn mòn, phù hợp với môi trường khắc nghiệt.

Bình tích lũy (Accumulator)

• Chức năng: Lưu trữ môi chất lạnh, đảm bảo luồng môi chất ổn định trong quá trình khởi động hoặc khi có biến động.
• Tầm quan trọng: Giảm áp lực lên máy nén, tăng tuổi thọ hệ thống.

Van xả an toàn (Security Discharge)

• Chức năng: Giải phóng áp suất dư thừa để tránh nguy cơ hư hỏng hoặc tai nạn.
• An toàn: Đảm bảo hệ thống vận hành ổn định trong mọi điều kiện.

Van giãn điện tử (Electric Expansive Valve)

• Chức năng: Điều chỉnh dòng chảy môi chất lạnh, tối ưu hóa hiệu suất trao đổi nhiệt.
• Đặc điểm: Chính xác, bền bỉ, và an toàn.

Bộ trao đổi nhiệt bằng bản (Plate Heat Exchanger)

• Chức năng: Bộ trao đổi nhiệt truyền nhiệt từ môi chất lạnh sang nước, làm nóng nước hiệu quả.
• Đặc điểm: Trang bị cảm biến chống đóng băng (Tb1, Tb2) để ngăn ngừa hư hỏng trong điều kiện nhiệt độ thấp.

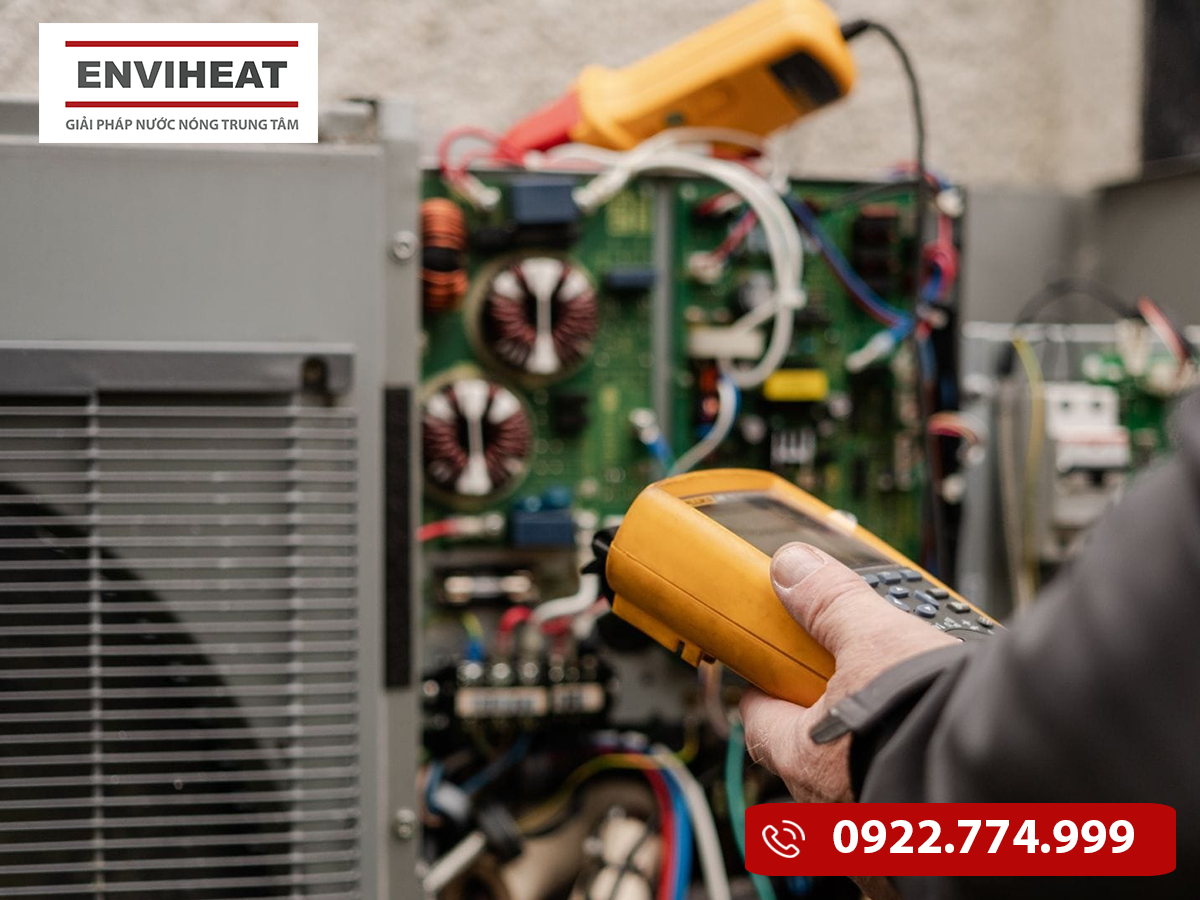

Hộp điều khiển điện (Electrical Control Box)

• Chức năng: Chứa các bo mạch điều khiển chính, bao gồm bo mạch điều khiển bơm nhiệt, bo lọc DC, và bo IPM & PFC, quản lý toàn bộ hoạt động của hệ thống.
• Tầm quan trọng: Đảm bảo vận hành ổn định và bảo vệ thiết bị khỏi các sự cố điện.

Công tắc áp suất cao (High Pressure Switch)

• Chức năng: Tắt máy nén khi áp suất môi chất lạnh vượt quá ngưỡng an toàn.
• Lợi ích: Bảo vệ hệ thống khỏi hư hỏng do áp suất cao.

Van 4 chiều (4-Ways Valve)

• Chức năng: Chuyển hướng dòng chảy môi chất lạnh, cho phép máy hoạt động ở cả chế độ làm nóng và làm mát.
• Ứng dụng: Tăng tính linh hoạt cho các ứng dụng đa dạng.

Bình giãn nở (Expansion Tank)

• Chức năng: Duy trì áp lực hệ thống ổn định, với áp suất ban đầu 1.5 bar, có thể điều chỉnh theo chiều cao lắp đặt.
• Lợi ích: Ngăn ngừa hư hỏng do áp lực không ổn định.

Bơm tuần hoàn (Pump)

• Chức năng: Tuần hoàn nước qua hệ thống, với các cấp tốc độ (I, II, III) và đèn LED chẩn đoán lỗi.
• Đặc điểm: Hoạt động êm ái, bền bỉ, thường sử dụng bơm Wilo từ Đức.

Máy nén (Compressor)

• Chức năng: Nén môi chất lạnh, tăng áp suất và nhiệt độ để truyền nhiệt sang nước.
• Đặc điểm: Trang bị bảo vệ nhiệt độ xả (tối đa 115°C, khởi động lại dưới 83°C), thường sử dụng máy nén từ các thương hiệu hàng đầu như Panasonic.

Công tắc áp suất thấp (Low Pressure Switch)

• Chức năng: Bảo vệ hệ thống khỏi áp suất môi chất lạnh quá thấp, ngăn máy nén hoạt động khi thiếu môi chất.
• Tầm quan trọng: Đảm bảo an toàn và hiệu suất.

Bình chứa nước (Storage Tank)

• Chức năng: Lưu trữ nước nóng, được làm từ thép tráng men, cách nhiệt bằng polyurethane 50mm để giữ nhiệt lên đến 72 giờ.
• Ứng dụng: Phù hợp cho nhu cầu sử dụng nước nóng liên tục.

Van bù nước tự động (Auto-Water Replenishing Valve)

• Chức năng: Tự động bổ sung nước khi mực nước trong hệ thống giảm, đảm bảo hoạt động liên tục.
• Lợi ích: Giảm thiểu công việc bảo trì.

Nguyên lý hoạt động của heat pump Midea

Nguyên lý hoạt động của heat pump Midea dựa trên chu trình nén hơi, một quy trình khép kín và hiệu quả:

1. Hấp thụ nhiệt: Quạt ly tâm hút không khí qua dàn bay hơi (outdoor heat exchanger), nơi môi chất lạnh (thường là R410A) hấp thụ nhiệt từ không khí và chuyển thành dạng khí.
2. Nén nhiệt: Máy nén nén khí môi chất lạnh, làm tăng áp suất và nhiệt độ.
3. Truyền nhiệt: Môi chất lạnh nóng chảy qua bộ trao đổi nhiệt bằng bản, truyền nhiệt cho nước lạnh, làm nóng nước và lưu trữ trong bình chứa.
4. Giãn nở: Môi chất lạnh qua van giãn điện tử, giảm áp suất và nhiệt độ, sẵn sàng cho chu trình tiếp theo.

Quy trình này giúp heat pump Midea tiết kiệm đến 75-82% năng lượng so với các bình nước nóng truyền thống.

Các tính năng nổi bật của heat pump Midea

Midea tích hợp nhiều công nghệ tiên tiến vào các dòng máy bơm nhiệt:

• Chống đóng băng: Hệ thống tự động kích hoạt khi nhiệt độ dàn trao đổi nhiệt hoặc nước giảm dưới ngưỡng an toàn (ví dụ: dưới 3°C khi làm mát hoặc dưới 8°C khi làm nóng).
• Hiệu suất cao (COP): Hệ số hiệu suất (COP) lên đến 4.39, giúp tiết kiệm năng lượng đáng kể.
• Hoạt động êm ái: Mức độ ồn từ 68-72 dB, phù hợp cho gia đình và doanh nghiệp.
• Thân thiện môi trường: Sử dụng môi chất lạnh R410A với GWP 2088 kg CO₂ eq, giảm tác động đến môi trường so với các môi chất cũ.
• Kháng khuẩn định kỳ: Một số model có chức năng khử khuẩn hàng tuần, đảm bảo nước sạch và an toàn.

Lợi ích cho người dùng

• Tiết kiệm chi phí: Máy bơm nhiệt Midea giúp tiết kiệm đến 75% chi phí điện năng.
• An toàn tuyệt đối: Không sử dụng điện trực tiếp để làm nóng nước, loại bỏ nguy cơ điện giật.
• Dễ lắp đặt và bảo trì: Thiết kế đơn giản, dễ dàng lắp đặt và sửa chữa.
• Phù hợp đa dạng nhu cầu: Từ hộ gia đình (150-300 lít) đến khách sạn, nhà máy (lên đến 80 kW).

Câu hỏi thường gặp về cấu tạo heat pump Midea (FAQ)

Câu 1: Máy nén có vai trò gì trong máy bơm nhiệt?
Máy nén nén môi chất lạnh, tăng áp suất và nhiệt độ để truyền nhiệt hiệu quả cho nước.

Câu 2: Bộ trao đổi nhiệt hoạt động như thế nào trong heat pump Midea?
Bộ trao đổi nhiệt bằng bản truyền nhiệt từ môi chất lạnh nóng sang nước, làm nóng nước và lưu trữ trong bình chứa.

Câu 3: Tại sao bình giãn nở lại quan trọng?
Bình giãn nở duy trì áp lực hệ thống ổn định, ngăn ngừa hư hỏng do áp lực không ổn định.

Câu 4: Van bù nước tự động hoạt động ra sao?
Van tự động bổ sung nước khi mực nước giảm, đảm bảo hệ thống hoạt động liên tục.

Hiểu rõ cấu tạo heat pump Midea giúp người dùng đánh giá được chất lượng, hiệu suất, và độ bền của sản phẩm. Với các bộ phận được thiết kế tinh vi như máy nén, bộ trao đổi nhiệt và bình chứa nước, Midea heat pump là giải pháp lý tưởng cho gia đình, homestay, nhà hàng và khách sạn.
