Bộ trao đổi nhiệt trong máy bơm nhiệt: Khám phá trái tim của hiệu quả năng lượng

Khám phá bộ trao đổi nhiệt trong máy bơm nhiệt toàn diện nhất 2025: Từ nguyên lý hoạt động đến các loại, ứng dụng và bí quyết bảo dưỡng chuyên sâu. Làm chủ hiệu quả năng lượng với những kiến thức từ chuyên gia.

Bộ trao đổi nhiệt là gì?

Bộ trao đổi nhiệt (heat exchanger) là một thiết bị kỹ thuật được thiết kế để truyền nhiệt hiệu quả giữa hai hoặc nhiều môi chất (chất lỏng hoặc khí) ở các nhiệt độ khác nhau mà không cho chúng trộn lẫn vào nhau (đối với loại tiếp xúc gián tiếp).

Trong máy bơm nhiệt, nó là thành phần cốt lõi tập trung vào các thông số chính của chu trình năng lượng nhiệt, cho phép dòng nhiệt chảy giữa các chất lỏng có đặc tính khác nhau.

Bộ trao đổi nhiệt tạo điều kiện thuận lợi cho sự dịch chuyển nhiệt năng, thay vì tạo ra nhiệt. Điều này giúp máy bơm nhiệt hoạt động hiệu quả, tiết kiệm năng lượng và giảm chi phí vận hành. Nó đóng vai trò then chốt trong sự ổn định hiệu suất của toàn bộ hệ thống bơm nhiệt.

Các thành phần chính của bộ trao đổi nhiệt:

• Bề mặt truyền nhiệt: Là các tấm, ống hoặc cánh tản nhiệt nơi diễn ra quá trình trao đổi nhiệt giữa các môi chất.
• Kênh dẫn môi chất: Là các không gian, đường ống hoặc khe hở nơi môi chất chảy qua để tiếp xúc với bề mặt truyền nhiệt.
• Vỏ bọc và cấu trúc hỗ trợ: Giữ các thành phần truyền nhiệt lại với nhau và đảm bảo tính toàn vẹn của thiết bị.

Nguyên lý hoạt động của việc trao đổi nhiệt

Nhiệt tự nhiên chảy từ vùng nhiệt độ cao đến vùng nhiệt độ thấp. Máy bơm nhiệt sử dụng nguyên lý dịch chuyển nhiệt, thay vì tạo ra nhiệt. Bộ trao đổi nhiệt không phải là một thiết bị đơn lẻ mà là sự kết hợp của các ống dẫn, tấm, ống và các thành phần khác hoạt động cùng nhau để tạo điều kiện thuận lợi cho việc truyền nhiệt.

Quá trình truyền nhiệt cơ bản diễn ra qua các chế độ:

• Dẫn nhiệt (Conduction): Xảy ra khi các phân tử có động năng khác nhau va chạm, truyền năng lượng nhiệt từ phân tử có động năng cao hơn sang phân tử có động năng thấp hơn. Trong bộ trao đổi nhiệt, các bức tường hoạt động như một rào cản giữa các chất lỏng và là con đường dẫn nhiệt.
• Đối lưu (Convection): Quá trình này liên quan đến định luật làm mát của Newton. Chất làm lạnh trong máy bơm nhiệt truyền năng lượng nhiệt khi nó di chuyển dọc theo thành của bộ trao đổi nhiệt. Các phân tử nóng lên nở ra và di chuyển lên trên do mật độ thấp, tiếp xúc với các phân tử lạnh hơn và truyền nhiệt cho chúng. Khi các phân tử nóng lên mất nhiệt dư thừa, mật độ của chúng tăng lên và chúng rơi xuống, tạo thành một dòng đối lưu liên tục.
• Bức xạ nhiệt (Thermal Radiation): Là quá trình năng lượng điện từ được phát ra từ một bề mặt có nhiệt độ cao. Bức xạ này tự do di chuyển mà không cần môi trường truyền dẫn.

Cấu hình dòng chảy của bộ trao đổi nhiệt

Các cấu hình dòng chảy khác nhau giúp tối ưu hóa quá trình trao đổi nhiệt:

• Dòng chảy ngược chiều (Countercurrent Flow): Các chất lỏng di chuyển ngược chiều nhau, duy trì sự biến đổi nhiệt độ không đổi trong bộ trao đổi nhiệt. Cấu hình này có hiệu quả cao và yêu cầu diện tích bề mặt giảm hơn so với dòng chảy song song.
• Dòng chảy chéo (Cross Flow): Các chất lỏng chảy vuông góc với nhau. Cấu hình này phù hợp với chất lỏng dạng khí hoặc hơi và có hiệu suất ở mức trung bình.
• Dòng chảy hỗn hợp (Hybrid Flow): Là sự kết hợp của các cấu hình dòng chảy khác nhau. Chúng là lựa chọn lý tưởng cho các ứng dụng có ràng buộc về áp suất, nhiệt độ và chi phí.
• Dòng chảy song song (Parallel Flow): Hai dòng môi chất đi vào từ cùng một phía và chảy cùng chiều.

Các loại bộ trao đổi nhiệt

Dựa trên cấu tạo, có các loại bộ trao đổi nhiệt sau:

Loại tiếp xúc gián tiếp (Indirect Contact Type): Các thành phần như tấm hoặc ống hoạt động như rào cản, đảm bảo các chất lỏng không trộn lẫn trong quá trình trao đổi nhiệt. Vật liệu sử dụng cho các bức tường thường là kim loại.

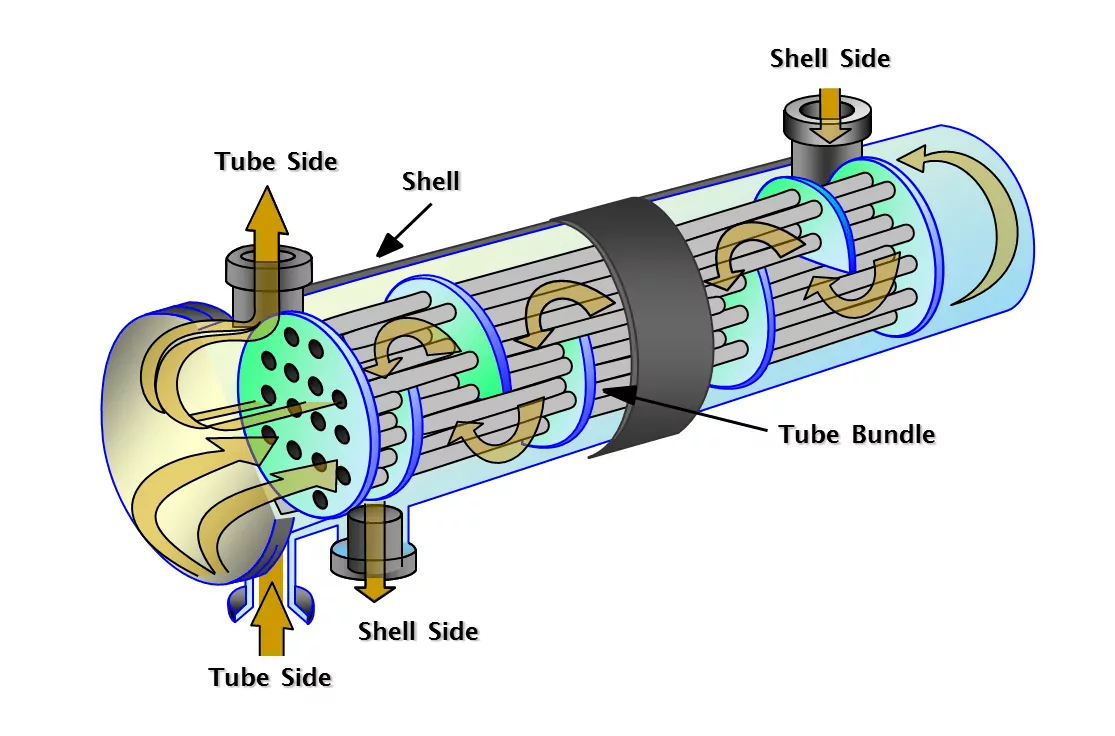

• Dạng ống chùm (Shell and Tube): Bao gồm một vỏ hình trụ chứa một bó nhiều ống nhỏ bên trong. Một dòng môi chất chảy bên trong các ống, dòng còn lại chảy bên ngoài ống trong không gian vỏ. Chúng có thể hoạt động theo dòng chảy ngược chiều hoặc song song và tương thích với cả chất lỏng một pha/hai pha, thường dùng trong công nghiệp và điều hòa không khí lớn.
• Dạng ống cánh (Finned Tube): Gồm một bó các ống truyền nhiệt (có thể thẳng hoặc uốn cong) được gắn thêm các cánh tản nhiệt bên ngoài. Thường đi kèm với quạt để cưỡng bức dòng không khí chuyển động qua bó ống, phổ biến trong dàn nóng/lạnh của máy điều hòa và máy bơm nhiệt không khí-nước.
• Dạng ống lồng ống (Double Pipe/Ống lồng ống): Loại đơn giản nhất, gồm hai ống đồng tâm lồng vào nhau.
• Dạng ống xoắn (Coil/Ống xoắn): Tạo thành từ các ống tròn được uốn cong và cuộn thành hình xoắn tròn đồng tâm.

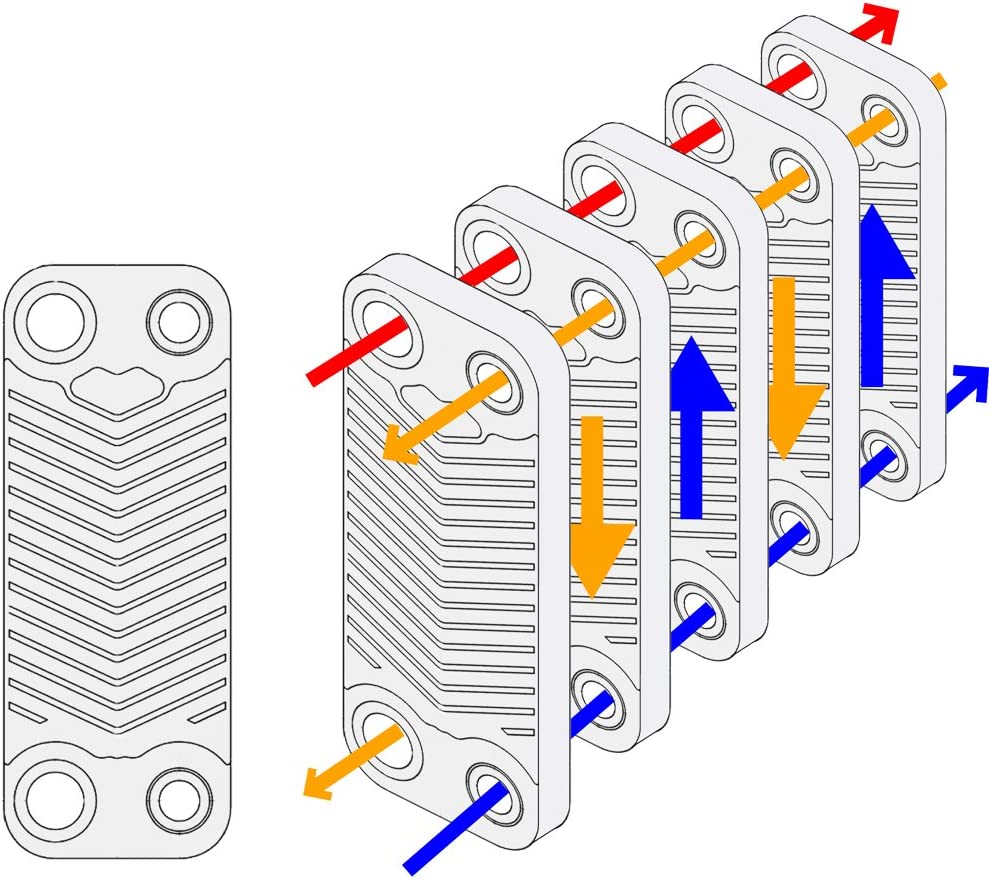

• Dạng tấm (Plate Heat Exchanger): Có các tấm kim loại mỏng được dập rãnh hoặc gấp nếp, xếp song song và ép sát vào nhau. Các gioăng đệm tạo thành các kênh dẫn cho hai dòng môi chất chảy xen kẽ. Chúng thường có cấu hình dòng chảy ngược chiều, rất hiệu quả trong các ứng dụng làm lạnh và sưởi ấm nước.

Loại tiếp xúc trực tiếp (Direct Heat Exchanger): Quá trình truyền năng lượng nhiệt không yêu cầu bất kỳ thành phần ngăn cách nào, mà sử dụng tiếp xúc trực tiếp. Loại này tiết kiệm chi phí do ít thành phần hơn và phù hợp với các hệ thống hàng hải, hệ thống nhiệt thải và làm lạnh. Ví dụ như tháp giải nhiệt nơi nước nóng tiếp xúc trực tiếp với không khí để làm mát.

Ứng dụng trong hệ thống HVAC

Bộ trao đổi nhiệt đóng vai trò quan trọng trong các hệ thống HVAC (Hệ thống sưởi, thông gió và điều hòa không khí) để điều chỉnh nhiệt độ phòng bằng cách truyền nhiệt giữa không khí và các chất lỏng khác. Máy bơm nhiệt có máy nén trục vít sử dụng bộ trao đổi nhiệt để nén không khí theo chuyển động tròn, tăng hiệu quả thay đổi nhiệt độ. Nhờ có bộ trao đổi nhiệt, máy bơm nhiệt có thể hoạt động hiệu quả trong cả chế độ sưởi ấm và làm mát, mang lại sự thoải mái cho không gian sống và làm việc.

Chẩn đoán và bảo trì bộ trao đổi nhiệt

Để đảm bảo máy bơm nhiệt hoạt động hiệu quả và bền bỉ, việc bảo dưỡng heat pump nói chung và bảo trì định kỳ bộ trao đổi nhiệt nói riêng là vô cùng quan trọng.

Chẩn đoán các vết nứt

• Các kỹ thuật phổ biến bao gồm đo carbon monoxide (CO) trong không khí xung quanh, quan sát sự dịch chuyển của ngọn lửa, và phân tích khí thải.
• Kiểm tra trực quan bởi chuyên gia cũng rất cần thiết.
• Giải pháp cho vết nứt: Trong hầu hết các trường hợp, bộ trao đổi nhiệt bị nứt không thể sửa chữa và cần được thay thế để đảm bảo an toàn và hiệu suất.

Bảo trì

• Kiểm tra và làm sạch dàn trao đổi nhiệt định kỳ: Loại bỏ bụi bẩn, lá cây, rác hoặc côn trùng bám trên bề mặt để đảm bảo quá trình trao đổi nhiệt hiệu quả. Đây là bước cơ bản nhưng cực kỳ quan trọng.
• Kiểm tra hệ thống điện: Đảm bảo an toàn và ổn định vận hành.
• Tự bảo trì cơ bản: Người dùng có thể tự vệ sinh lọc gió định kỳ (1-2 tháng/lần) và làm sạch bồn chứa nước (ít nhất 6 tháng/lần) để loại bỏ cặn khoáng.
• Đảm bảo thông thoáng xung quanh máy: Giữ khoảng cách tối thiểu 30cm từ tường và vật cản để không khí lưu thông tốt, tránh cản trở quá trình trao đổi nhiệt của dàn nóng/lạnh.
• Lưu ý môi trường: Các khu vực ven biển hoặc nhiều bụi cần bảo trì thường xuyên hơn do tác động của muối và bụi bẩn.
• Chất lượng nước: Nước cấp cho máy bơm nhiệt nên sạch, không chứa nhiều cặn bẩn để tránh tích tụ và làm giảm hiệu quả truyền nhiệt.

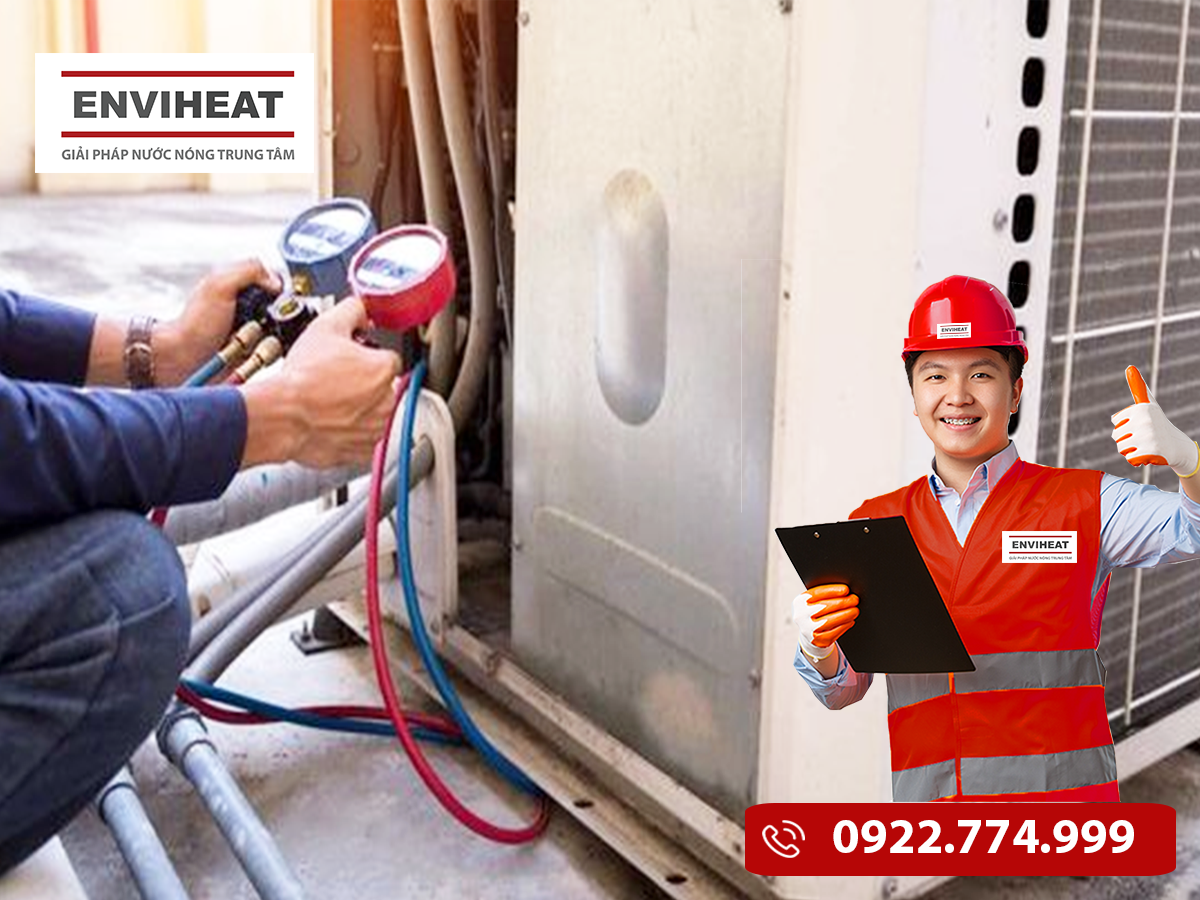

• Kiểm tra và xử lý rò rỉ đường ống: Đảm bảo không có rò rỉ nước hoặc gas lạnh, vì chúng làm giảm hiệu suất nghiêm trọng. Việc kiểm tra và nạp gas lạnh phải được thực hiện bởi kỹ thuật viên chuyên nghiệp.

Lợi ích của bảo trì định kỳ

Bảo trì định kỳ mang lại nhiều lợi ích thiết thực, kéo dài tuổi thọ và tối ưu hóa hiệu quả hoạt động của máy bơm nhiệt:

• Tiết kiệm điện năng: Giảm hao phí năng lượng và hóa đơn tiền điện do thiết bị hoạt động hiệu quả hơn.
• Đảm bảo an toàn: Phát hiện và xử lý lỗi kịp thời, tránh sự cố nguy hiểm như rò rỉ điện hoặc rò rỉ khí độc.
• Nâng cao hiệu quả sử dụng: Máy vận hành êm ái, cung cấp nước nóng ổn định và đúng công suất thiết kế.
• Duy trì tuổi thọ sản phẩm: Giảm hao mòn linh kiện và kéo dài tuổi thọ thiết bị, tiết kiệm chi phí thay thế/sửa chữa lớn.

Lựa chọn bộ trao đổi nhiệt

Khi lựa chọn bộ trao đổi nhiệt cho một ứng dụng cụ thể, các yếu tố quan trọng cần xem xét bao gồm:

• Đặc tính chất lỏng: Độ nhớt, độ axit, tốc độ dòng chảy và đặc tính nhiệt của cả hai môi chất cần trao đổi nhiệt.
• Chi phí: Các mẫu phức tạp hơn thường đắt hơn, cần cân bằng giữa hiệu suất và ngân sách.
• Vật liệu: Vật liệu dẫn nhiệt hiệu quả (như đồng, thép không gỉ) và có sẵn, phù hợp với môi trường làm việc để tránh ăn mòn.
• Chức năng và giới hạn áp suất: Khả năng chịu áp suất cao và chế độ hoạt động (ngưng tụ, sôi) của thiết bị.

Các câu hỏi thường gặp về bộ trao đổi nhiệt trong máy bơm nhiệt (FAQ)

Câu 1: Bộ trao đổi nhiệt trong máy bơm nhiệt là gì?

Nó là một thiết bị quan trọng giúp truyền nhiệt giữa hai môi chất (thường là chất làm lạnh và không khí/nước) trong máy bơm nhiệt mà không cho chúng trộn lẫn.

Câu 2: Làm thế nào để bộ trao đổi nhiệt tăng hiệu quả của máy bơm nhiệt?

Bằng cách tối ưu hóa việc truyền nhiệt qua các bề mặt tiếp xúc và cấu hình dòng chảy, giúp máy bơm nhiệt hấp thụ và giải phóng nhiệt hiệu quả hơn với ít năng lượng tiêu thụ.

Câu 3: Sự khác biệt giữa bộ trao đổi nhiệt dạng tấm và ống chùm là gì?

Dạng tấm sử dụng các tấm kim loại mỏng xếp song song, gọn nhẹ và hiệu quả cao, trong khi dạng ống chùm có các ống bên trong vỏ hình trụ, thường dùng cho công suất lớn hơn và áp suất cao hơn.

Enviheat – Dịch vụ sửa chữa & bảo trì bộ trao đổi nhiệt heat pump chuyên nghiệp 24/7

Với đội ngũ hơn 30 kỹ sư lành nghề, Enviheat chuyên cung cấp dịch vụ sửa chữa, bảo trì bộ trao đổi nhiệt nói riêng và máy bơm nhiệt (heat pump) nói chung nhanh chóng – chính xác – tận tâm, phục vụ 24/7 trên toàn quốc. Trang thiết bị hiện đại, linh kiện chính hãng giúp xử lý triệt để sự cố, đồng thời hỗ trợ cho mượn thiết bị khi cần sửa chữa dài ngày.

Chúng tôi đã hoàn thành hơn 1000 dự án cho bệnh viện, trường học, khách sạn, nhà máy, khu nghỉ dưỡng, khẳng định uy tín trên thị trường.

Ngoài heat pump gia đình, heat pump công nghiệp, Enviheat còn nhận lắp đặt – sửa chữa lọc nước đầu nguồn, điều hòa trung tâm, Chiller, Cooling Tower, bồn bể inox, bồn bảo ôn, đáp ứng mọi nhu cầu dân dụng và công nghiệp.

Bộ trao đổi nhiệt là một thành phần không thể thiếu trong máy bơm nhiệt, đóng vai trò then chốt trong việc truyền nhiệt và ảnh hưởng trực tiếp đến hiệu suất năng lượng tổng thể.

Hãy liên hệ ngay với Enviheat để được tư vấn chi tiết về bộ trao đổi nhiệt của máy bơm nhiệt!
